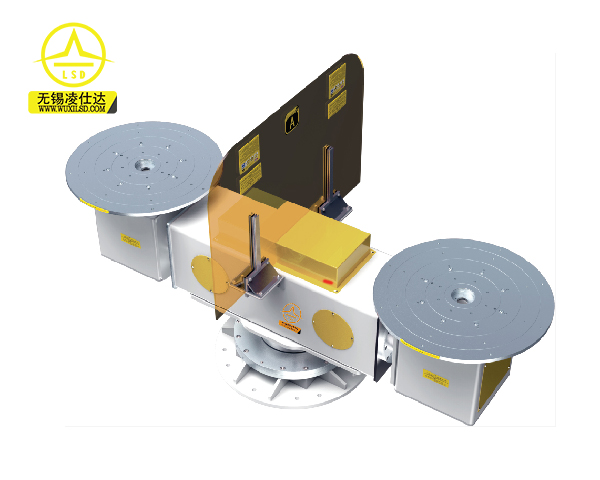

五轴回转P型变位机

轴数：

五轴中空P型双工位

大水平回转轴

大水平轴额定功率及扭矩：

2K/9.5n.m

3KW/14.5n.m

大水平轴减速机型号：

100C(中空RV)

200C(中空RV)

大水平轴总减速比：

257.25:1

204:1

大水平轴额定转速：

46.7°/sec

58°/sec

大水平轴      转速：

70°/sec

88°/sec

大水平轴      转矩：

2100N.M

2500N.M

大水平轴180°用时：

3.5sec

大水平轴重复定位精度：

土0.02mm(R500处测量)±180°

大水平轴电机安装法兰：

130法兰/轴22mm或180/35m

垂直却转轴

翻转轴额定功率及扭矩：

2KV/9.5n.m

2KV/9.5n.m

3KW/14.5n.m

额转轴减速机型号：

27C(中空RV)

50C(中空RY)

100C(中空RV)

翻转轴总减速比：

184:1

246:1

257.25:1

翻转轴额定转速：

65°/sec

48.7°/sec

46.7°/sec

翻转轴      转速：

98°/sec

73°/sec

70°/sec

翻转轴      转炬：

1100N.M

1950N.M

3000N.M

额转轴180°用时：

2.5sec

3.5sec

3.8sec

翻转轴重复定位精度：

土0 . 02mm(R500处测量)±90°偏心距≤500mm

翻转轴电机安装法兰：

130法兰/轴22mm

小水平回转轴

小回转轴额定功率及扭矩：

0.75KW/2.4n.m

1.5KW/7.2n.m

1.5KW/7.2n.m

小回转轴减速机型号：

10C(中空RV)

27C(中空RV)

50C(中空RV)

小回转轴总减速比：

81:1

184:1

246:1

小回转轴额定转速：

148°/sec

65°/sec

48.7°/sec

小回转轴      转这：

222°/sec

98°/sec

73°/sec

小回转轴      转矩：

170N.M

1100N.M

1500N.M

小回转轴180°用时：

1.5sec

2.5sec

3sec

小回转轴重复定位精度：

土0.02mm(R500处测量)士360°   重心距≤150mm

小回转轴电机安装法兰：

90法兰14轴

130法兰/轴22mm

其他

导电形式：

标配70mm²耐柔耐高温锡镀线直连(350A时)/选配500A为140mm²

中空出线：

中空可出线(高精度直驱)

标准颜色：

(醇化/打沙/喷塑)标配：主体白RAL9003/饭金黄RAL1018

备注：电机以接近扭矩作为选型，偏心距大时需升级减速机及电机。特殊电机接口可做转接。500A焊机时请告知增加导线。旋转角度大于360度时需告知并改为导电柱方式。(饭金颜色免费定制，其余件定制色价格货期另议)。标配一线优质RV减速机(指定品牌价格另议)。
