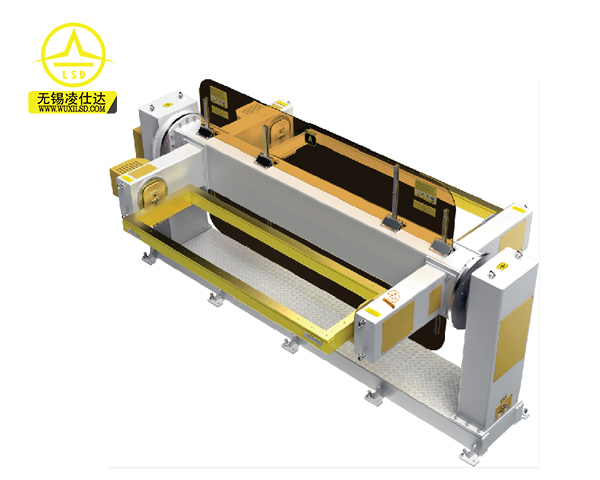

三轴垂直翻转变位机

轴数：

三轴垂直双工位快换式

大翻转轴

大翻转轴额定功率及扭矩：

3.0KW/14.5n.m

4.3KW/22n.m

4.3KW/22n,m

大翻转减速机型号：

110E/B1+回转支撑5

160E/81+回转支排5

160E/171+回转文撑5

大翻转总减速比：

279.818:1

279.818:1

590.727:1

大翻转额定转速：

43°/sec

43°/sec

20.3°/sec

大翻转 转速：

64°/sec

64°/sec

30.5°/sec

大翻转 转矩：

3200N.M

4900N.M

9800N.M

大翻转180°用时：

4-4.5sec

4-4.5sec

8.5-9sec

大翻转重复定位精度：

±0.04mm(R500处测量)

大翻转电机安装法兰：

130/22&180/35

130法兰/轴22mm&180法兰/轴35mm

小翻转轴

小翻转额定功率及扭矩：

2KW/9.5n.m

3KW/14.5n,m

4.3KW/22n.m

4.3KW/22n,m

小翻转减速机型号：

40B(12500长BOB以上)

1108(12600长1608以上)

1608(2600长刚3208)

320E

小翻转总减速比：

153:1

175.28:1

171:1

185:1

小翻转额定转速：

78°/sec

68°/sec

70°/sec

65°/sec

小翻转 转速：

117/sec

102°/sec

105°/sec

97°/sec

小翻转 转矩：

1150N.M

2000N.M

3000N.M

3400N.M

小翻转180°用时：

2.5sec

3sec

3sec

4.0sec

小翻转重复定位精度：

±0.02mm(R500处测量) ±360°偏心距≤150mm

小翻转电机安装法兰：

130法兰/轴22mm

180独兰/物22180/36

180法兰/轴35mm

其他

导电形式：

标配70mm²耐柔耐高温锡镀线直连(350A时)/选配500A为140mm²

中空出线：

中空可出线(高精度直驱)

标准颜色：

(磷化/打沙/喷里)标配：主体白RAL9003/饭金黄RAL1018

备注：根据框架长宽增加减速机/电机型号做对应升级，电机以接近扭矩作为选型，立柱320E时用100C立柱/以下用40E立柱。特殊电机接口可做转接。500A焊机时请告知增加导线。(饭金颜色免费定制，其余件定制色价格货期另议)。标准尺寸外的可定制。标配一线优质RY减速机(指定品牌价格另议)。
