额定负载： | 1000KG | 2000KG | |

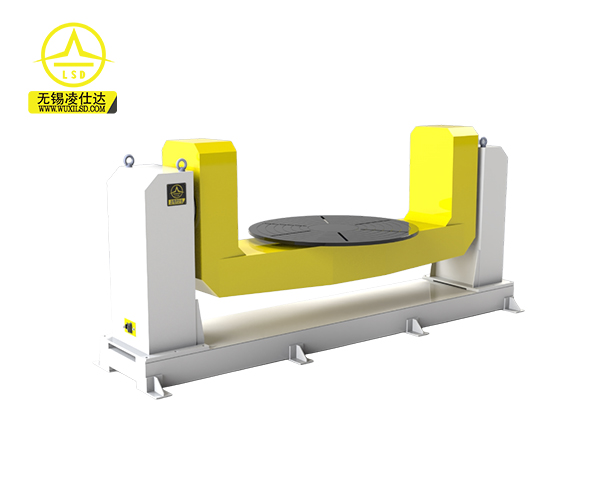

轴数： | 双轴中空U型(标配回转支撑版) | ||
垂直癫转轴 | 翻转轴额定功率及扭矩： | 3KW/14.5n.m | 4.3KW/22n.m |
翻转轴减速机型号： | 110E/175.28+回转支排5 | 160E/171+回转支排5 | |
翻转轴总减速比： | 605.513:1 | 590.727:1 | |
翻转轴额定转速： | 19.8°/sec | 20.3°/sec | |
翻转轴 转速： | 29.7/sec | 30.5°/sec | |
翻转轴 转矩： | 7000N.M | 9800N.M | |
翻转轴180°用时： | 7.5sec | 7sec | |
翻转轴重复定位精度： | ±0.04mm(R500处测量) 土360°偏心距≤300mm | ||
翻转轴电机安装法兰： | 130法兰/轴22m&180法兰/轴35mm | 180法兰/轴35mm | |
水平旋转轴 | 水平轴额定功率及扭矩： | 2KW/9.5n.m | |
水平轴减速机型号： | 40E/153+回转支撑5 | ||
水平轴总减速比： | 528.545:1 | ||
水平轴额定转速： | 22.7°/sec | ||
水平轴 转速： | 34°/sec | ||
水平轴 转矩： | 4000N.M | ||
水平轴180°用时： | 7sec | ||
水平轴重复定位精度： | ±0.04mm(R500处测量)土360° 重心距≤200mm | ||
水平轴电机安装法兰： | 130法兰/轴22mm | ||
其他 | 导电形式： | 标配70m²时柔耐高温惕使线直连(350A时)/选配500A为140mm² | |
中空出线： | 中空可出线(高精度直驱) | ||
标准颜色： | (磷化/打沙/喷塑)标配：主体白RAL9003/钣金黄RAL1018 | ||
备注：电机以接近扭矩作为选型，偏心距大时需升级减速机及电机。500A焊机时请告知增加导线。旋转角度大 于360度时需告知并改为导电柱方式。(饭金颜色免费定制，其余件定制色价格货期另议)。标准尺寸外的可 定制。标配一线优质RY减速机(指定品牌价格另议)。 | |||
