额定负载： | 200KG | 300KG | 500KG | |

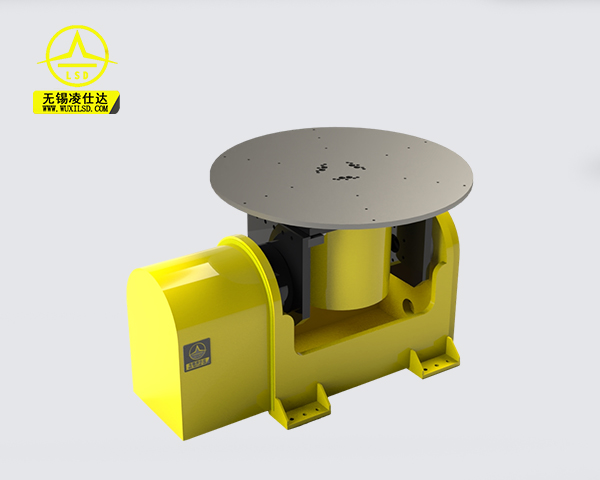

轴数： | 双轴中空S型 | |||
垂直翻转轴 | 翻转轴额定功率及扭矩： | 2KW/9.5n.m | 2KW/9.5n.m | 3KW/14.5n.m |
翻转轴减速机型号： | 40E(中空RY) | 50C(中空RV) | 100C(中空RV) | |
翻转轴总减速比： | 153:1 | 246:1 | 257.25:1 | |
翻转轴额定转速： | 78°/sec | 48.7/sec | 46.7°/sec | |
翻转轴 转速： | 117°/sec | 73°/sec | 70°/sec | |
翻转轴 转矩： | 1200N.M | 1950N.M | 3000N.M | |
翻转轴180°用时： | 3.0sec | 3.5sec | 3.8sec | |
翻转轴重复定位精度： | ±0.02mm(R500处测量)±90° 总偏心距≤500mm | |||
翻转轴电机安装法兰： | 130法兰/轴22mm | 130/轴22m或180/轴35mm | ||
水平回转轴 | 回转轴额定功率及扭矩： | 1.5KW/7.2n.m | 2.0KW/9.5n.m | |
回转轴减速机型号： | 27C(中空RV) | 100C(中空RY) | ||
回转轴总减速比： | 184:1 | 152.25:1 | ||
回转轴额定转速： | 65°/sec | 79°/sec | ||
回转轴 转速： | 98°/sec | 118°/sec | ||
回转轴 转矩： | 1100N.M | 1300N.M | ||
回转轴180°用时： | 2.5sec | 2.5sec | ||
回转轴重复定位精度 | ±0.02mm(R500处测量)土360° 重心距≤150mm | |||
回转轴电机安装法兰： | 130法兰/轴22mm | |||
其他 | 导电形式： | 标配70m²耐柔耐高温锡使线直连(350A时)/选配500A为140mm² | ||
中空出线： | 中空可出线(高精度直驱) | |||
标准颜色： | (磷化/打沙/喷塑)标配：主体白RAL9003/饭金黄RAL1018 | |||
备注：电机以接近扭矩作为选型，特殊电机接口可做转接。500A焊机时请告知增加导线。旋转角度大于360度时需告知并改为导电柱方式。(饭金颜色免费定制，其余件定制色价格货期另议)。圆盘标准尺寸外的可定制。标配一线优质RY减速机(指定品牌价格另议)。 | ||||
